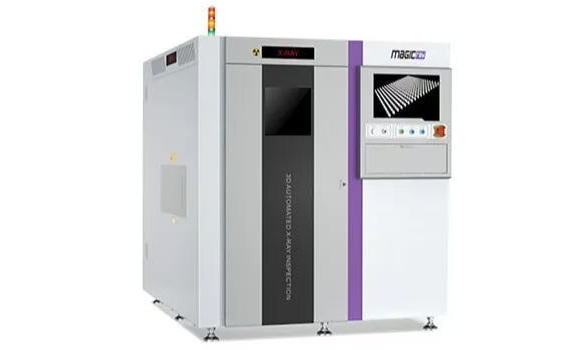

明锐理想3D AXI全自动在线X射线检查机租赁

明锐理想3D AXI全自动在线X射线检查机租赁 | 世纪远景

在PCBA高密度封装和半导体IGBT焊接质量管控中，传统AOI无法检测的隐藏缺陷如何排查？3D AXI（全自动在线X射线检查机） 是目前行业内公认的BGA、CSP、QFN等底部焊点及内部结构无损检测的核心设备。

本文详细介绍明锐理想MAGICray 3D AXI的技术优势、检测范围及世纪远景设备租赁方案。

一、什么是3D AXI？为什么PCBA产线需要它？

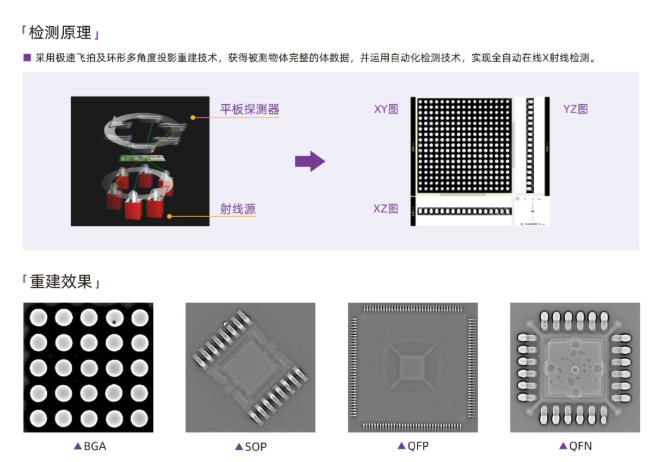

3D AXI（3D Automated X-Ray Inspection）即全自动在线三维X射线检测系统，采用极速飞拍+环形多角度投影重建技术，可对PCBA板级组装、半导体芯片级封装及PCB背钻孔进行在线无损检测。

相比2D X-Ray，3D AXI的核心价值在于：

三维断层成像：通过多角度投影重建，消除层叠遮挡，精准定位BGA空洞、桥接、虚焊等内部缺陷

在线全检能力：无需离线抽检，直接嵌入SMT产线，实现100%自动化检测

AI智能判定：基于深度学习的缺陷识别，降低人工复判成本

二、明锐理想MAGICray 3D AXI 核心优势

明锐理想科技是国家级专精特新重点"小巨人"企业，专注于工业视觉检查设备研发。其3D AXI设备具备以下技术亮点：

1. 极速飞拍，产线节拍无忧

检测速度最快可达 1.4~1.7秒/FOV

支持双流向进板，自动夹板与轨道调宽，无缝接入现有SMT产线

2. 灵活配置，满足多场景需求

分辨率可选：6μm / 8μm / 10μm / 15μm / 20μm / 25μm / 30μm

投影张数可选：32 / 48 / 64 / 128 / 256 / 512 / 1024张

编程模式：兼容三种编程模式，支持一键学值，编程效率高

3. 三维可视化诊断

支持 XY / YZ / XZ 三视图 自由切换

最大重建层数达 400层，缺陷定位更直观

搭载点激光位移计，实时进行板弯补偿

4. AI训练平台，持续进化

自研 MagicAI训练平台，可针对气泡、开焊、偏移、爬锡、锡珠等多类型缺陷进行模型训练

SPC数据统计分析 + MES系统定制开发支持

三、可检测元件与应用场景

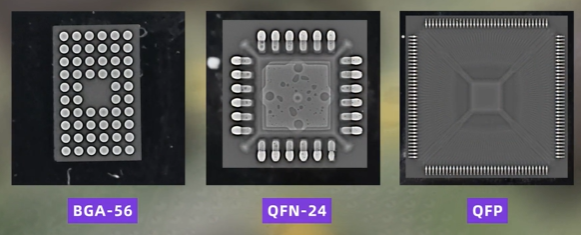

检测元件类型

检测缺陷类型

PCBA缺陷：气泡、开焊、无浸润、焊锡量异常、偏移、桥接、爬锡、通孔焊锡填充不良、锡珠

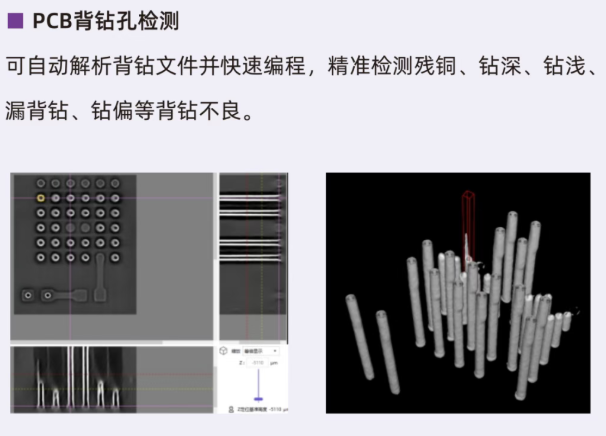

PCB背钻缺陷：背钻残铜、背钻钻深/钻浅、漏背钻、钻偏

四、技术参数速查

五、为什么选择世纪远景设备租赁？

对于中小批量生产、新品导入（NPI）或临时产能爬坡的企业，直接采购3D AXI设备投入大、周期长。世纪远景设备租赁服务为您提供：

降低资金压力 — 无需一次性投入高额设备采购费用

灵活租期 — 短租/长租可选，随产线需求调整

快速上线 — 设备到场即可安装调试，缩短项目周期

技术支持 — 专业工程师团队提供操作培训与维护保障

品牌保障 — 明锐理想官方授权，原厂级设备品质

六、整机结构与安装要求

设备采用铅房钣金全防护设计，正面设铅房门，后侧电控箱带维修门，方便日常维护。

轨道高度：900±20mm（标准SMT线体高度兼容）

气压要求：0.5-0.6MPa

通信接口：Ethernet / SMEMA，支持MES对接

立即获取3D AXI租赁方案

如果您的产线正面临BGA焊接质量管控、IGBT封装检测或PCB背钻验证需求，欢迎联系
