一、欧姆龙VT-X750高速CT型X射线自动检查装置——3D断层扫描AXI检测的行业标杆

在SMT表面贴装技术飞速发展的今天，电子产品正朝着高密度、小型化、高可靠性方向不断演进。BGA/CSP封装、QFN底部电极元件、IGBT功率器件等新型元器件的广泛应用，使得传统2D X射线检测技术面临越来越大的挑战——焊锡接合面被元件本体遮挡，内部气泡、开焊、浸润不良等缺陷难以精准识别。

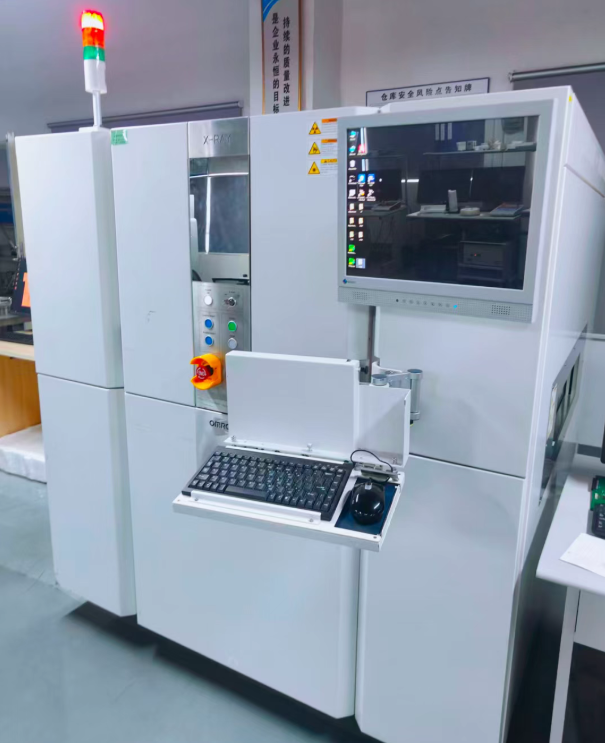

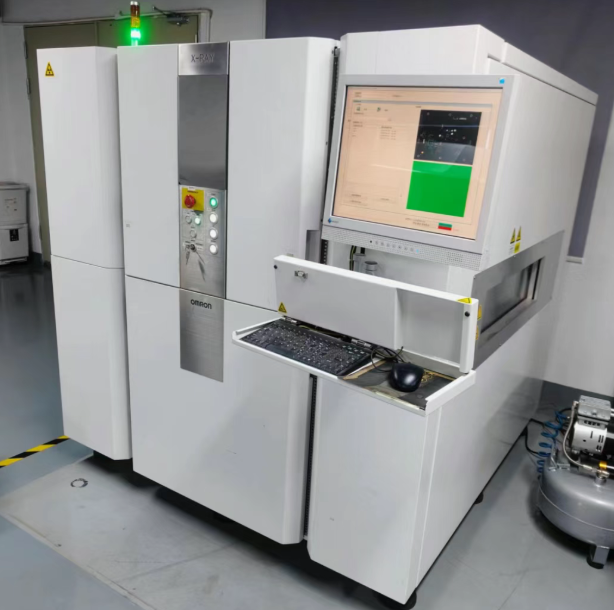

欧姆龙VT-X750高速CT型X射线自动检查装置应运而生。作为采用全3D-CT断层扫描技术的高速、高品质AXI设备，VT-X750通过生产性、检出力、安全性的全面提升，真正实现用最大效率实现最高品质的在线全数检查目标。

欧姆龙集团是全球知名的自动化控制及电子设备制造厂商，掌握着传感与控制核心技术。通过不断创造新的社会需求，产品涉及工业自动化控制系统、电子元器件、社会系统、健康医疗设备等广泛领域，品种多达数十万。VT-X750正是欧姆龙在工业检测领域的旗舰级产品。

二、为什么传统2D X射线检测已不够用

在车载电子、5G通信模块、消费电子等领域，PCBA印刷电路板组装的元件密度越来越高。传统2D X射线检测存在以下显著局限。

影像重叠干扰是首要问题。多层板、双面贴装场景下，上下层焊点影像重叠，难以区分缺陷具体位置。气泡检测精度不足同样致命，焊锡内部气泡率直接影响散热与可靠性，2D检测难以量化三维分布。通孔填充率难判读也是痛点之一，通孔连接器的焊锡填充高度和完整性无法精准测量。此外，隐蔽缺陷漏检风险极高，BGA底部焊球的开焊、桥接、偏移等缺陷在2D视角下容易被掩盖。

3D-CT断层扫描技术通过多角度投影重建，从根本上解决了上述痛点，成为高端电子制造质量管控的必备手段。

三、OMRON VT-X750核心技术优势

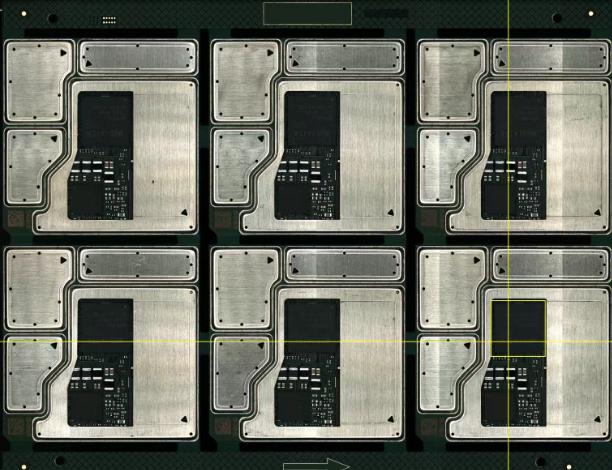

全3D-CT高速断层扫描，检测无死角

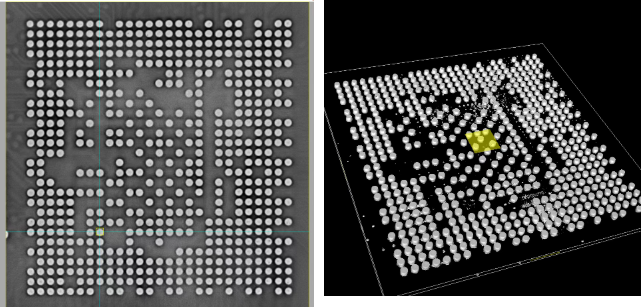

VT-X750采用多张投影图像的3D断层拍摄方式，通过微聚焦闭管X射线源和平板检测器，对焊点进行全方位扫描重建。相比传统2D检测，其真三维成像能力可逐层查看焊锡内部结构，精准定位气泡、裂纹、开焊位置。高分辨率拍摄支持3微米每像素级超高分辨率，根据检查对象可选3.6、6、8、10、15、20、25、30微米每像素等多种精度。高速在线检测满足产线节拍要求，实现在线全数检查。

强大的缺陷检出能力

VT-X750的检查项目覆盖电子组装全流程关键缺陷类型。气泡检测可精准量化焊锡内部气泡大小、位置与占比。开焊与无浸润检测针对BGA焊球、通孔焊点润湿状态进行判定。焊锡量检测实现焊锡体积三维测量，防止过多或不足。偏移与桥接检测监控元件贴装位置精度及焊锡桥连情况。异物咬入检测识别焊锡内部异物与杂质。爬锡检测测量焊锡爬升高度。通孔焊锡填充检测验证通孔连接器焊锡填充率与高度。锡珠检测识别回流焊后锡珠残留。

广泛的元件兼容性

VT-X750可检测的元件类型涵盖当前主流及前沿封装。包括BGA球栅阵列与CSP芯片级封装、SOP小外形与QFP四方扁平封装、QFN方形扁平无引脚封装、底部电极元件、晶体管与RC芯片、IGBT与MOSFET等功率器件、POP层叠封装，以及压插件与连接器等各类元器件。

卓越的基板适应性

标准型VT-X750支持基板尺寸从50乘50毫米到610乘515毫米，基板厚度0.4至5.0毫米，在3微米分辨率模式下厚度范围为0.4至3.0毫米。基板重量4.0公斤以下，选配可达10.0公斤。搭载元件高度方面，上面最大40毫米或90毫米选配，下面最大40毫米。翘曲容许值为2.0毫米以下，在3微米分辨率时要求1.0毫米以下。

XL型号进一步扩展能力，基板尺寸可达100乘100毫米至1200乘660毫米，厚度0.4至15.0毫米，重量15公斤以下。搭载元件高度上面40毫米、下面50毫米，翘曲容许3.0毫米以下。

无论是小型消费电子板卡，还是大型车载ECU、5G基站模块、工业控制板，VT-X750均能提供稳定可靠的检测方案。

四、VT-X750典型应用场景

新能源汽车——IGBT与MOSFET功率器件检测

电动汽车逆变器、DC-DC转换器中的IGBT和MOSFET模块，其焊锡层的热阻与散热性能直接决定整车安全性。VT-X750可精准检测功率器件与散热基板之间的焊锡空洞率，陶瓷基板金属化层的焊接质量，以及大电流路径焊点的浸润一致性。这些检测对于保障新能源汽车高压系统的长期可靠性至关重要。

5G通信——高频高速模块可靠性验证

5G基站、光模块、毫米波天线模组对信号完整性要求极高。VT-X750可用于高频PCB多层板内部通孔镀铜质量检测，BGA封装芯片焊球共面性与空洞分析，以及射频连接器接地焊点的可靠性评估。在5G时代，任何微小的焊接缺陷都可能导致信号衰减或传输失败，3D-CT检测成为保障通信质量的关键环节。

车载电子——ADAS与自动驾驶系统质量管控

随着汽车智能化程度提升，ADAS摄像头模块、激光雷达、域控制器等关键部件的PCBA必须通过最严苛的检测标准。VT-X750满足IATF 16949相关质量追溯要求，支持车载级BGA与CSP焊点全检、通孔元件焊锡填充率验证，以及检测数据自动存储与SPC统计过程控制。在自动驾驶安全至上的时代，每一个焊点的质量都不容有失。

航空航天与工业设备——高可靠性焊接检测

对于航空航天电子、轨道交通控制、工业自动化设备等高可靠性应用场景，VT-X750的3D-CT技术能够发现传统AOI自动光学检测和2D X射线无法识别的隐蔽缺陷，确保产品在极端环境下的长期稳定性。在万米高空或深海作业环境中，电子设备的焊接可靠性就是生命安全的保障。

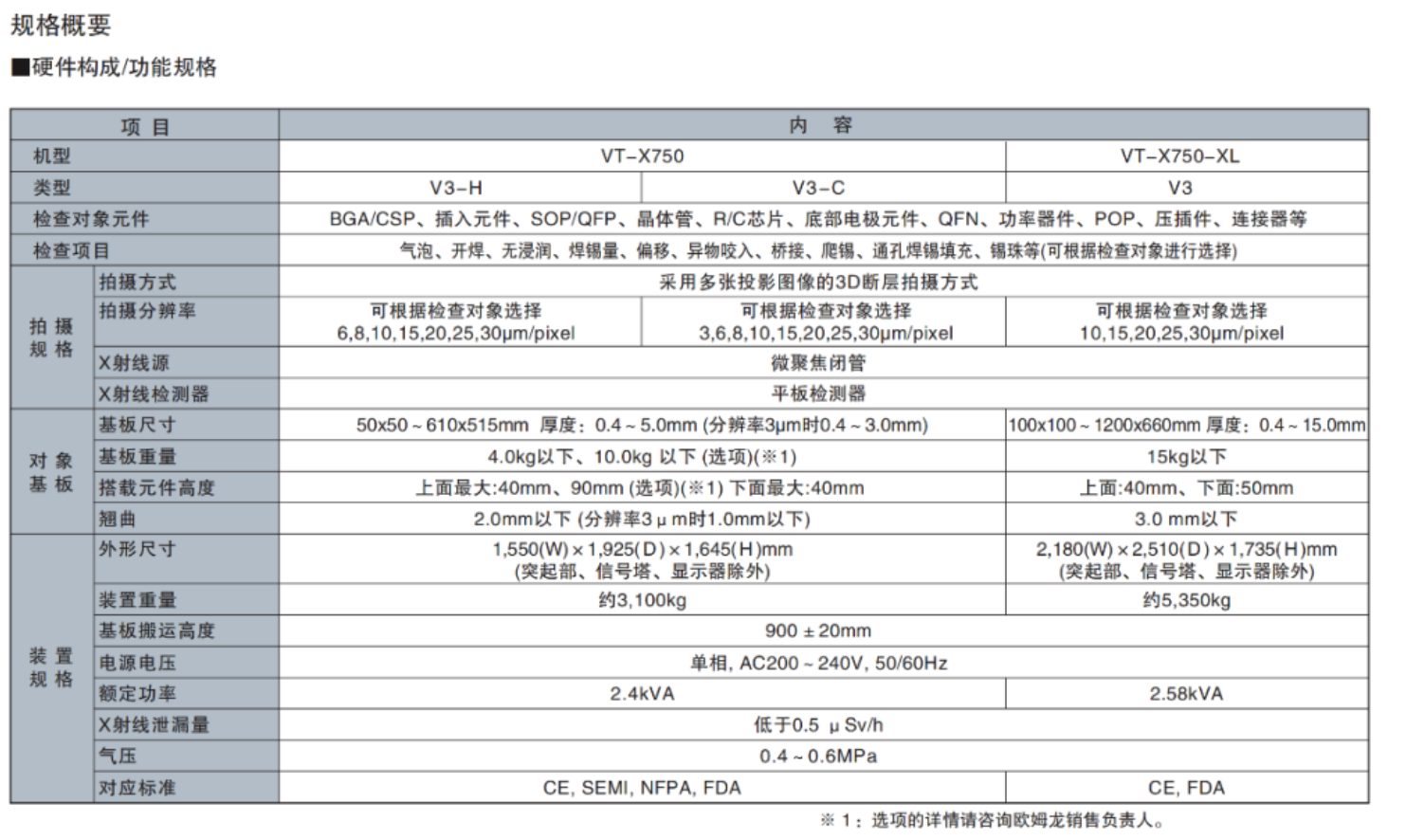

五、VT-X750关键技术参数

VT-X750标准型与XL型在拍摄方式上均采用多张投影图像的3D断层拍摄方式。X射线源为微聚焦闭管，检测器为平板检测器。拍摄分辨率可根据检查对象选择，标准型支持3.6、6、8、10、15、20、25、30微米每像素，XL型支持10、16、20、25、30微米每像素。

电源电压为单相交流200至240伏，50或60赫兹。标准型额定功率2.4千伏安，XL型2.58千伏安。X射线泄漏量低于0.5微希沃特每小时，远低于国际安全标准。气压要求0.4至0.6兆帕。设备对应CE、SEMI、NFPA、FDA等多项国际安全与行业标准。

外形尺寸方面，标准型宽约1550毫米、深约1925毫米、高约1645毫米，装置重量约3100公斤。XL型宽约2180毫米、深约2510毫米、高约1735毫米，重量约5850公斤。生产线全长较旧款设备节省630毫米，安装面积节省45%，有效优化产线空间布局。

基板搬运高度统一为900正负20毫米，便于与前后道工序设备对接。

六、设备租赁与购买对比——为什么越来越多企业选择租赁

对于中小批量生产、新品试产、临时产能扩张或预算有限的企业，设备租赁是更具灵活性的选择。

从初期投入来看，设备购买需要支付高额设备款、安装调试费和培训费，而租赁只需按月或按项目付费，资金门槛大幅降低。资金占用方面，购买形成固定资产，折旧周期长，而租赁作为运营费用，可灵活计入成本，优化财务报表。技术更新角度，购买需自行承担设备淘汰风险，租赁则可随时升级换代最新机型，始终使用行业前沿技术。维护成本上，购买需自建维保团队或签订年度保养合同，租赁通常已将维护服务包含在内。产能弹性方面，购买形成固定产能，旺季不足、淡季闲置，租赁则可按订单量灵活增减设备数量。试错成本上，购买后发现不适合需转售，过程困难且折价严重，租赁则可短期试用后再决定是否长期合作。

世纪远景作为专业的工业检测设备租赁服务商，提供OMRON VT-X750的灵活租赁方案，涵盖设备安装、操作培训、定期维护、技术支持等一站式服务，帮助企业以最小成本获取最高检测能力。

七、结语——用3D-CT技术守护电子制造品质

在工业4.0和智能制造的大背景下，质量数据的可追溯性、检测过程的自动化、缺陷识别的精准化已成为电子制造企业的核心竞争力。欧姆龙VT-X750高速CT型X射线自动检查装置凭借其领先的3D-CT断层扫描技术、广泛的元件兼容性和卓越的在线检测效率，正成为高端电子制造领域不可或缺的AXI检测利器。

无论您是面临BGA焊点气泡困扰的SMT工厂，还是需要验证IGBT功率器件焊接质量的新能源汽车零部件供应商，亦或是追求零缺陷目标的航空航天电子制造商，VT-X750都能为您提供值得信赖的检测解决方案。
