SMT中的检测设备AOI和X-RAY的区别是什么？

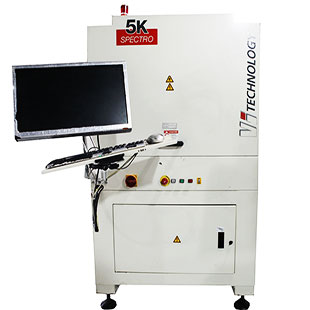

AOI光学自动检测设备，是通过光学方式形成图像然后通过对图像进行处理然后判断PCB上的各百种不良，理论上可以判断出任何人眼可以看到的各种不良，偏移、少锡、短路、污染、缺件、歪斜、立碑、侧立、翻件、错件、破损、浮高、极度性、虚焊、空焊、溢胶、锡洞、引脚未出等。

简单来说，AOI的功能是做外观检查的，主要是针对电路板上不良缺陷作检查，通过光源搭配相机拍图，源对所拍的图像进行处理并运用算法检测出不良。

一般AOI可用于SMT生产线的三个位置，印刷后锡膏检查，炉前检查及炉度后检查缺件，问偏移，短路，空焊，错答件，极反，反白，侧立等。

AOI检测设bai备原理：当自du动检测时，AOI检测设备机器通过高清CCD摄像头自动扫zhi描PCBA产品，采集图像，测试的检测点与数据库中的合格的参数进行比较，经过图像处理，检查出目标产品上的缺陷，并通过显示器或自动标志把缺陷显示/标示出来， 供维修人员修整和SMT工程人员改善工艺。

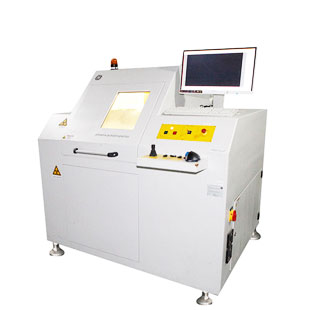

x-ray检测设备的工作原理：

X-ray检测设备是通过x光线穿透待检测样品，然后在图像探测器上映射出一个X光影像。该影像的形成质量主要由分辨率及对比度决定。成像系统的分辨率取决于X射线。

x-ray检测设备是通过高压加速电子撞击金属板释放出的x-ray穿透样品，留下影像，技术人员通过影像的明暗度来观测样品的相关细节。如上图所示可以检测PCB线路断开，IC缺陷，锡球开裂等一系列的异常。

X-RAY检测设备既是X射线检测设备，这是一种工业使用的x光机检测机，通常为工业无损检测X光机（无损耗检测），此类可以检测各类工业元器件、电子元件、电路内部。
