X射线是一种人眼看不见、但能穿透物体的射线。具有一定的穿透力,能够精准的探查到产品内部的缺陷,找到出现缺陷的根本原因所在。而被穿透的产品结构,经过显像过程,荧屏或电视屏显示,就能获得具有黑白对比、层次差异的X线图像。

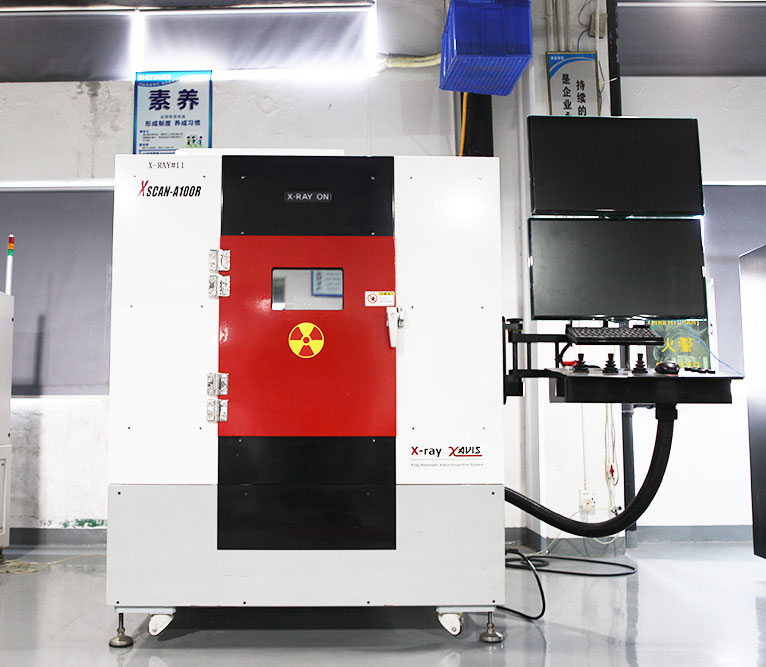

x射线探伤检的工作原理,主要是利用X光射线的穿透作用,X光射线波长很短,能量特别大,照在物质上时,物质只能吸收一小部分,而大部分X光射线的能量会从物质原子的间隙中穿过去,表现出极强的穿透能力。
而x射线探伤检设备能检测出来,就是利用X光射线的穿透力与物质密度的关系,利用差别吸收这种性质可以把密度不同的物质区分开来。所以如果被检测物品出现断裂、厚度不一,形状改变时,对于X光射线的吸收不同,产生的图像也不同,故而能够产生出差异化的黑白图像,实现无损检测的目的。
X射线探伤原理:
(1)x射线的特性

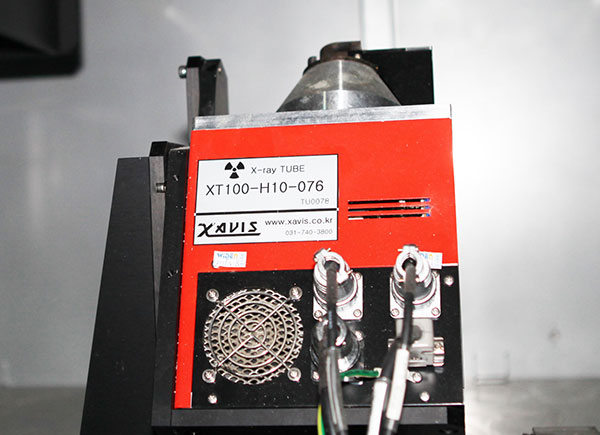

X射线是一种波长很短的电磁波,是一种光子,波长为10-6~10-8cm,x射线有下列特点:
①穿透性
x射线能穿透一般可见光所不能透过的物质。其穿透能力的强弱,与x射线的波长以及被穿透物质的密度和厚度有关。x射线波长愈短,穿透力就愈大;密度愈低,厚度愈薄,则x射线愈易穿透。在实际工作中,通过球管的电压伏值(kV)的大小来确定x射线的穿透性(即x射线的质),而以单位时间内通过x射线的电流(mA)与时间的乘积代表x射线的量。
②电离作用
x射线或其它射线(例如γ射线)通过物质被吸收时,可使组成物质的分子分解成为正负离子,称为电离作用,离子的多少和物质吸收的X射线量成正比。通过空气或其它物质产生电离作用,利用仪表丈量电离的程度就可以计算x射线的量。检测设备正是由此来实现对零件探伤检测的。X射线还有其他作用,如感光、荧光作用等。
(2)影像形成原理
X线影像形成的基本原理,是由于X线的特性和零件的致密度与厚度之差异所致。
