田中绕线机mx5608 8轴绕线机 全自动绕线机 MX5608，是第三代多轴绕线机系列，除了具有与以往同等机器的优点以外，还具有设计新颖、刚性大等特点。由于XYZ轴移动范围增大，对于一些非常困难的绕线，只要增加一些特殊的选择装置即可予以解决。 本系列机器关键部件全部采用日本进口，结构紧凑、高刚性、高精密、高速度、高强度。 采用Tanac的原版绕线机专用软件，可以实现各种各样高难度的绕线，使用Windows编程，操作极其简单，即使从未使用过Tanac软件的人也很容易掌握。 导针杆可以旋转0度、90度、135度，对于贴片电感水平方向的端子缠绕也是轻而易举的。 设计人性化，构造牢固而简单，故障少，保养维修方便。 |
|

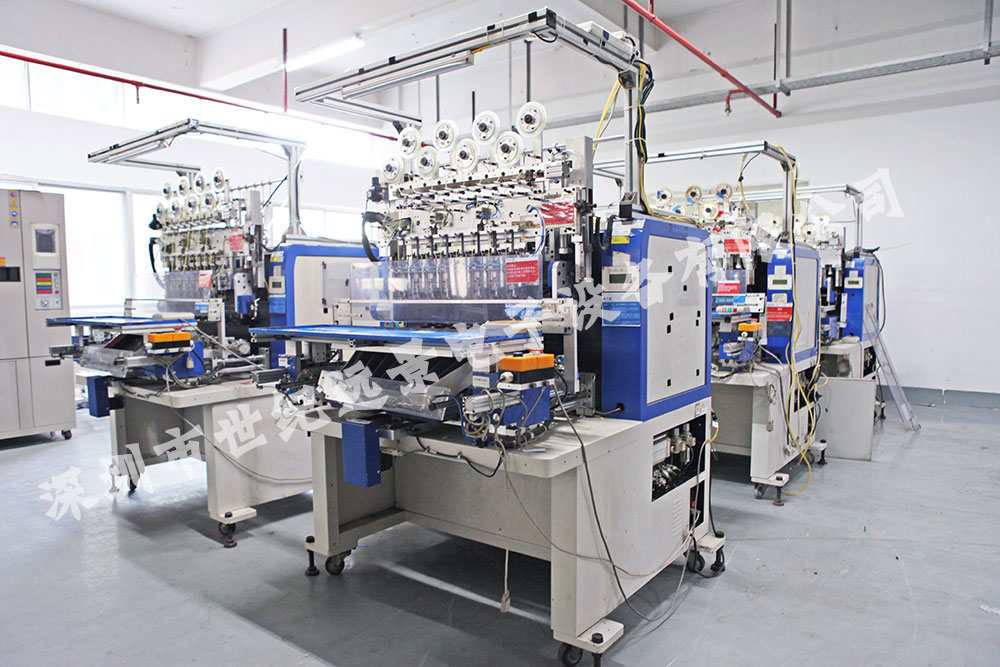

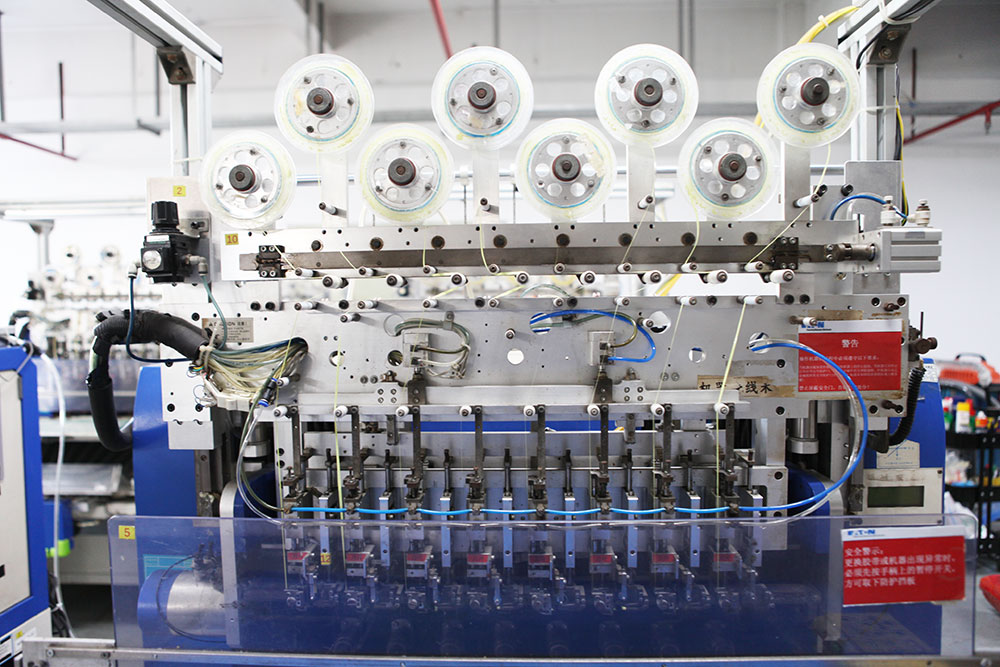

田中绕线机mx5608 8轴全自动绕线机 |
| 规格参数： | |||||||||
| 主轴数 8 | |||||||||
| 主轴转速 (rpm) 4000/10000/16000 | |||||||||
| 主轴间距 (mm) 45 | |||||||||
| 主轴伺服马达功率 (w) 750 (根据需要可选用1500W) | |||||||||
| 导针杆移动伺服马达功率 (w) X:100 Y:100 Z:100 | |||||||||
| 快速夹具接口内径 (mm) 标准：10 | |||||||||
| 适用线径 (mm) 0.02-0.4mm (追加气压剪刀以及更换马达可以绕到0.4mm以上) | |||||||||
| 最大骨架外径 (mm) 30 | |||||||||
| 导针杆移动量 (mm) X:90 Y:90 Z:50 | |||||||||
| 导针杆移动速度 (mm/sec) 250 | |||||||||
| 控制系统 田中精机 G2 控制器 | |||||||||
| 电源电压 (v) 单相 AC200-230V , 50Hz/60Hz | |||||||||
| 消费电力 (w) 1250 | |||||||||
| 压缩空气压力 (Mpa) 0.49-0.59 | |||||||||
| 机台本体尺寸 (mm) 770(W) *1100(D) * 1300(H) | |||||||||
| 机台本体重量 (kg) 250 |
