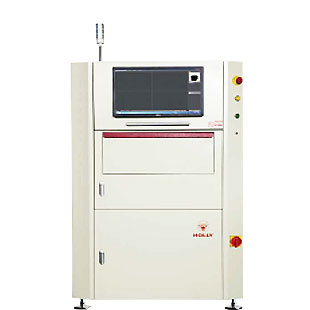

至新变革 首创GPU智能辅助检测PCB任意位置多件、锡珠。 至快速度 极速飞梭取像技术配合独创DISP动态图幅无缝拼接， 刷新了业内传统模式，造就了全板多幅图像的动态无缝拼接和实时显示。 至臻至善引领行业趋势 独享终极品质追溯系统， 可独家实现以条码内容为文件名称的整板电路板图像实时输出、存储和追溯、回查。 超高速、高精在线型，自动光学检测仪 |  |
产品信息 | |||||||||
麟翔（LX）系列AOI （自动光学检测仪）产品主要适用于PCBA （印刷电路板组装）领域内SMT （表面贴装技术）制程及 THT （通 孔插験术）制程中，各种外观缺陷的高速精确检测、统计和分析， 有利于提高产能、提升品质、改善制程，从而能够为用户创造潜在的价值增长。 | |||||||||
独创的DISP（动态图幅无缝拼接）技术 | |||||||||
1.刷新了业内传统模式，首次实现了全板多幅图像的动态拠拼接，使条码读取不再受视野尺寸所限制。 2,可实时显示PCB整板图像，最大程度地方便和简化了检测程序制作和缺陷警报确认， 同时也为终极品质追溯-整板影像实时输出、存腳追溯、回査提供了扎实的基础。 | |||||||||
全新的整板图像全内存存储模式 | |||||||||
1,主机安装全新Windows 7专业版64位操作系统，并配备了超大容量物理内存， 确保了整板图像的实时全内存存储。 2,使无板在线调试成为可能，同时也实现了无差异化的离线编程， 最大程度地强化了离线编程可用性。 | |||||||||
高速的全板图像模板匹配检测算法 | |||||||||
1,填补了业内空白，首次在机器视觉领域使用GPU并行运算代替了传统的CPU串行运算模式， 极大程度婀短了图像处理时间O 2,使全板图像賊匹配成为现实。 因此，本产品可用于辅助检测PCB板任意位置上的多件、锡珠、金手指刮痕及PCB板材不良等。 |
| 产品型号 | LX330i L LX520iL LX760iL LX640iL | | |
| 适用PCB | 适用制程 | 回流炉后/波峰焊炉后、回流炉前、锡膏印刷后（有铅、无铅均适用） |
| 基板尺寸 | 50x50-330x250mm 50x50-520x470mm 50x50-800x640mm 单轨50 x65-600x590mm 双轨50 x65-600x320mm | |
| 基板厚度 | 0.4 mm ~ 5 mm | |
| 基板弯曲度 | +/- 4 mm | |
| 基板上下净高 | 上方:W 40 mm;下方:W 40 mm | |
| 检查项目 | 回流炉后 波峰焊炉后 | 缺件、多件、锡球、异物、偏移、侧立、碑立、反贴、极反、错件、 坏件、桥连、虚焊、错误标识、无焊锡、少焊锡、多焊锡、元件浮起、 IC引脚浮起、IC引脚弯曲、XY®偏移量数据输出、通孔、无引脚等 |
| 回流炉前 | 缺件、多件、异物、偏移、侧立、反贴、极反、错件、坏件、桥连、 错误标识、XYO偏移量数据输出等 | |
| 锡膏印刷后 | 无锡膏、少锡膏、多锡膏、偏移、桥连、异物、刮痕等 | |
| 视觉系统 | 摄像系统 | 彩色妗相机 |
| 照明系统 | LED照明（同轴垂射+多角度斜射照明）/（RGB + W纯白光） | |
| 分辨率 | 6、9、13、16, 19 |jim | |
| 机械系统 | X/Y驱动系统 | 交流伺服电机+精密滚珠丝杠直线导轨副 |
分辨率：1卩m;定位精度：8卩m;移动速度：830 mm/s （Max） | ||
| 度调整 | 自动 | |
| 瞼瞧皮带 | 防静电平皮带 | |
| 髄瞧高度 | 900 mm 上下可调（870mm 〜970mm） | |
| 轨道传送流向 | 左进右出、右进左出；左进左出、右进右出（出厂前客户定制） 一轨固定、二三四轨可调 | |
| 软件系统 | 操作系统 | Windows 7 X 64中文专业版64位 |
| 界面语言 | 中、英文可选界面 | |
| 检测方法 | 颜色抽取、颜色运算、灰阶抽取、灰阶运算、图像比对、字符判别、 整板匹配、XYO偏移量数据输出等 | |
| 检测结果输出 | 基蛔、赫名称、元件名称、缺陷名称、缺陷图片、整板图像等 | |
| 其它 | 选配部件 | 条码识别系统、维修站系统、离线编程系统、三点合影对照分析系统、SPC服务器系统等 |
| 电源规格 | AC220V ± 10%, 50/60HZ, 1.2KW （最大功耗） | |
| 气瞰格 | 0.5兆帕 | |
| 通讯接口 | 标准SMEMA | |
| 环境欧 | 10 to 40 P | |
| 环境湿度 | 10 to 85 % RH （无凝霜） | |
| 产品重量 | 500 Kg 645 Kg 870 Kg 815 Kg | |
| 外形尺寸WxDxH | 870x940x1599mm 1020x1220x1599mm 1320x1400x1599mm 1120x1480x1599mm | |
|  | |
